GN30-12|GN30-12D/630,1250A户内高压隔离开关
- 联系我们
- 电话：0577-6268 0726
- 手机：133 9697 9678
- 邮箱：649205847@qq.com
- 网址：www.cnwzdq.com
产品描述
概述
ＧN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要 结构是在三相共底架上，下两个平面上，固定两组绉缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要，本产品设计贤能背 占用空间小 绝缘能力强。易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
使用环境条件
海拔高度不超过1000m；
周围空气温度；上限+40℃；下限-10℃；
相对湿度；日平均值不大于95%，月平均最大于90%；
地霸烈度不超过8度；
无严重粉尘 化学腐蚀性和爆炸性物质的场所；
无经常性剧烈振动的场所在地。
主要技术参数
|
产品型号规格
参数
项目
|
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
|
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
||
|
额定电压（KV） |
12 |
||||
|
最高电压（KV） |
12.7 |
||||
|
额定电流（KA） |
400 |
630 |
1000 |
1250 |
|
|
热稳定电流（KA） |
12.5 |
20 |
31.5 |
||
|
热稳定时间（S） |
4 |
||||
|
动稳定电流（KA） |
31.5 |
50 |
80 |
||
|
额定绝
缘水平
|
雷电冲击电压（KV） |
相间 相地75断口85 |
|||
|
1min工频耐压（KV） |
相间 相地42断口48 |
||||

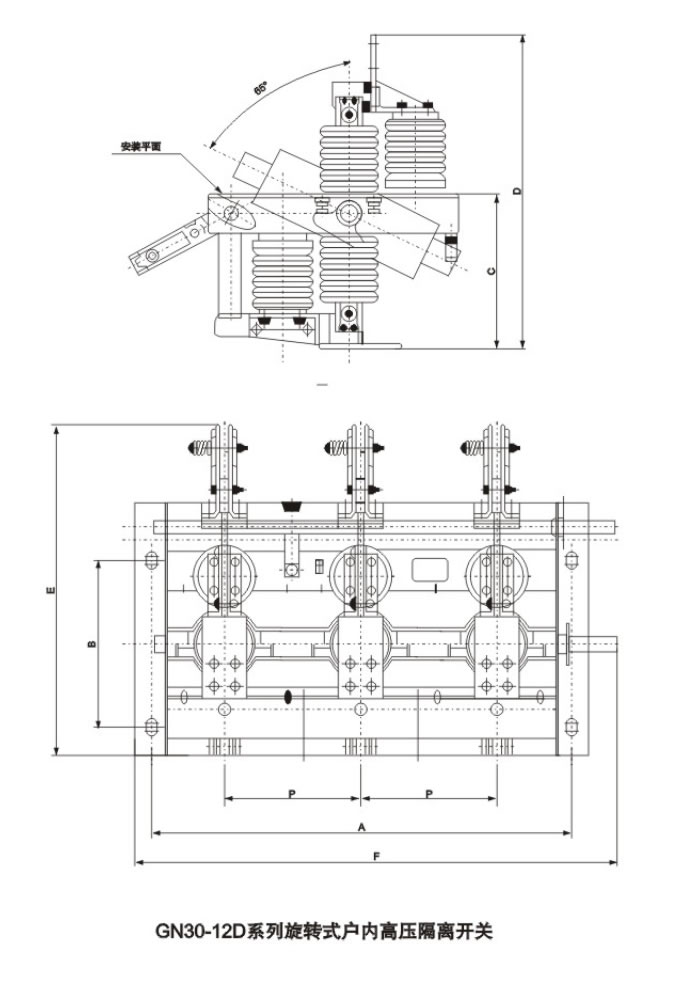

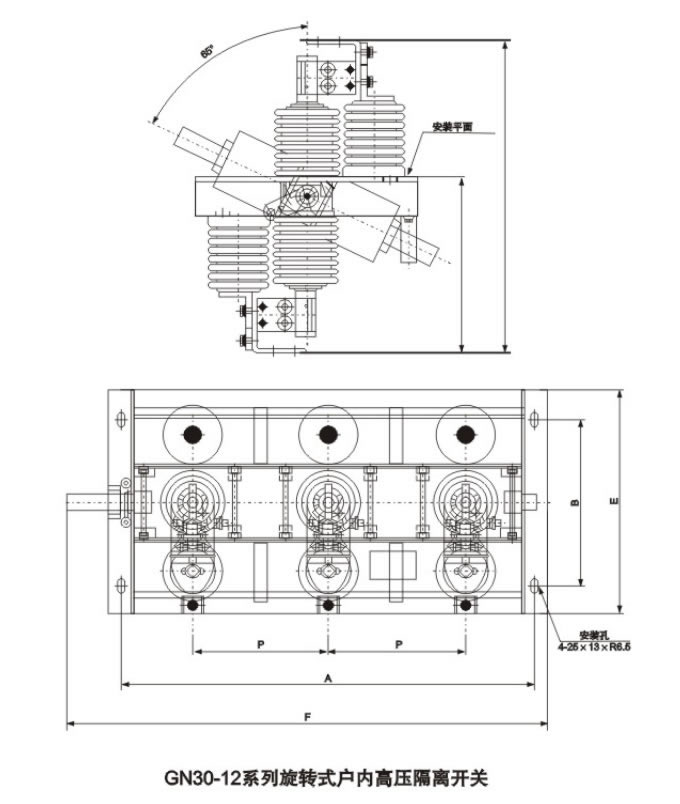

外形安装尺寸
