适用范围

　　ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

型号含义



技术参数



主要功能

◆采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
◆结构简单，免维护，不检修周期长；
◆绝缘性能好，防污秽能力强；
◆可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；
◆无火灾和爆炸隐患；
◆内装电流互感器，讲师精度达0.2级，可实现三相互动保护；
◆内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

使用环境条件

◆周围空气温度：上限+40℃，下限-30℃；
◆海拔：≤2000m（若需增高海拔，则额定绝缘水平相应提高）；风压：不超过700Pa（相当于风速34m/s）；
◆振幅：地震强度8度；
◆污秽等级：Ⅲ级；
◆最大日温度差：不超过25℃。

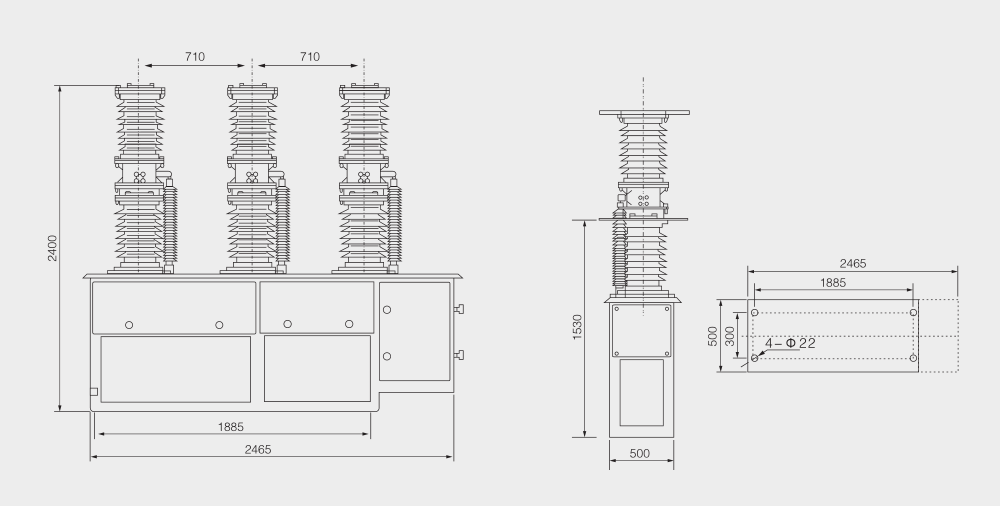

外形及安装尺寸（mm）
