适用范围

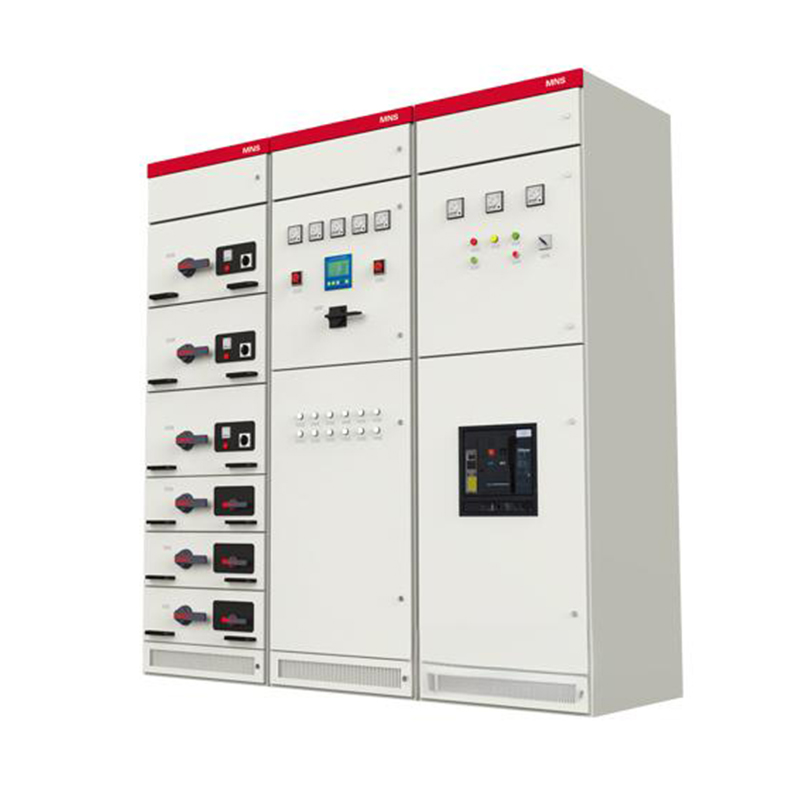

　　MNS低压抽出式开关柜是一种用标准模件由工厂组装（FBA）的组合式柜型，其技术已达到国际先进水平。
　　MNS低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。

型号及含义

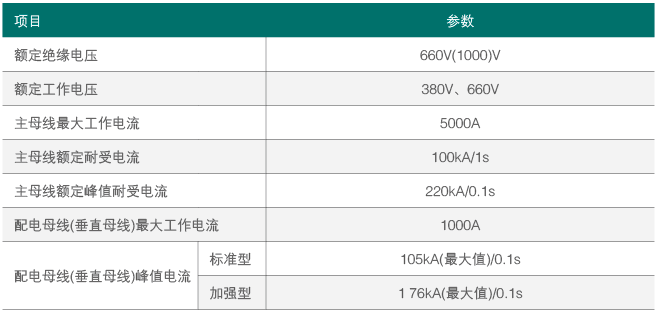

技术参数

电气性能

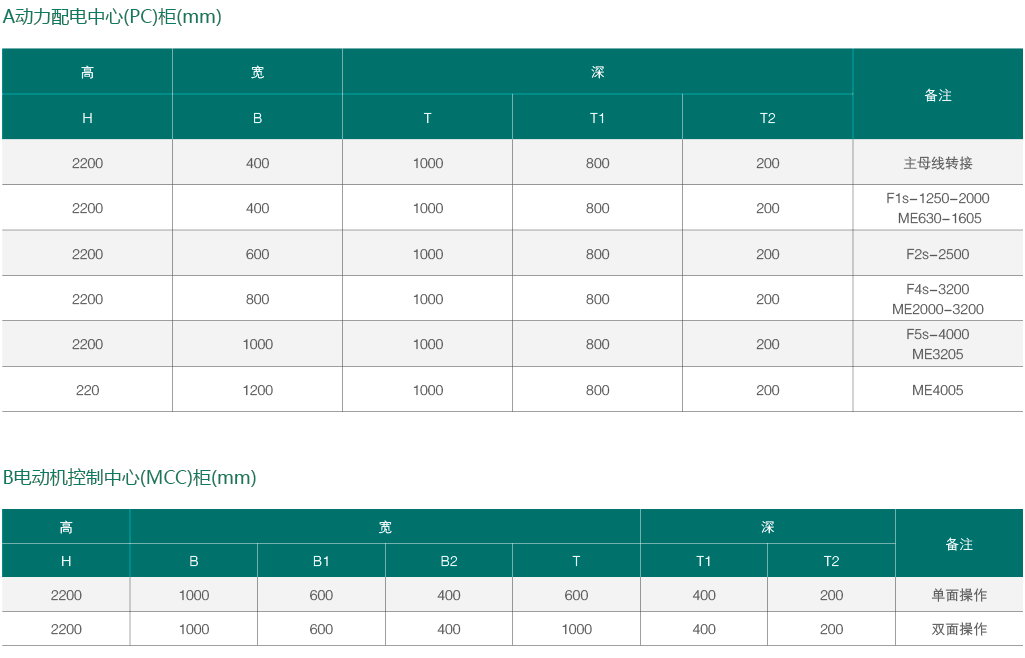

柜体结构

　　开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电喷塑。

开关柜类型

◆动力配电中心柜（PC）：可采用Emax、MT、3WN、AH、ME等系列等断路器。
◆电动机控制中心柜（MCC）：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜（带有手动、自动及远动功率因数补偿装置）

使用环境条件

◆周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
◆大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露；
◆海拔高度不超过2000m；
◆本装置适应于以下温度的运输和储存过程：-25°℃至+55°℃的范围之间，在短时间内（不超过24h）可达+70°℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作；
◆如果上述使用条件不能满足时，应由用户和制造厂协商解决；

◆当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

防护等级

符合IEC529、DIN40050标准；
IP30对大于Φ2.5mm固体防护；
IP40对大于1.0mm固体防护；
IP54对尘埃和任意方向喷溅作防护；
（订购IP54防护等级时应与制造厂协商）。

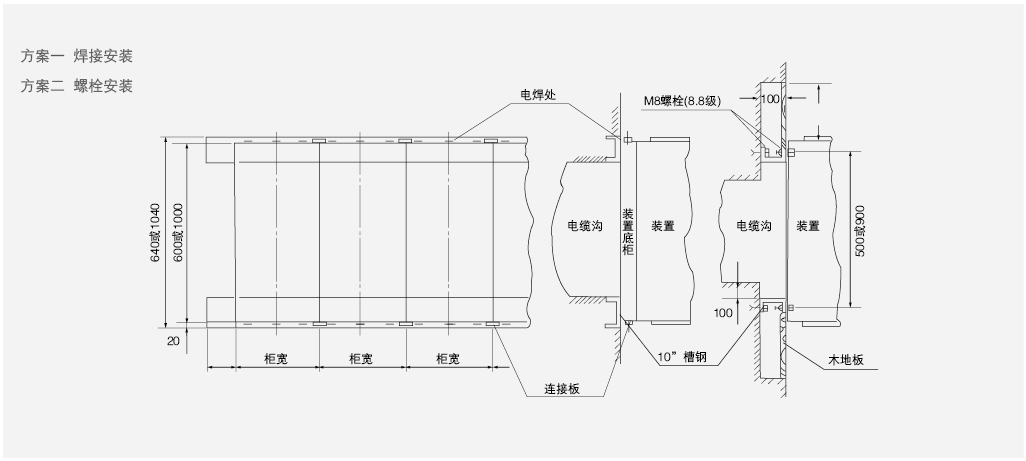

安装示意图

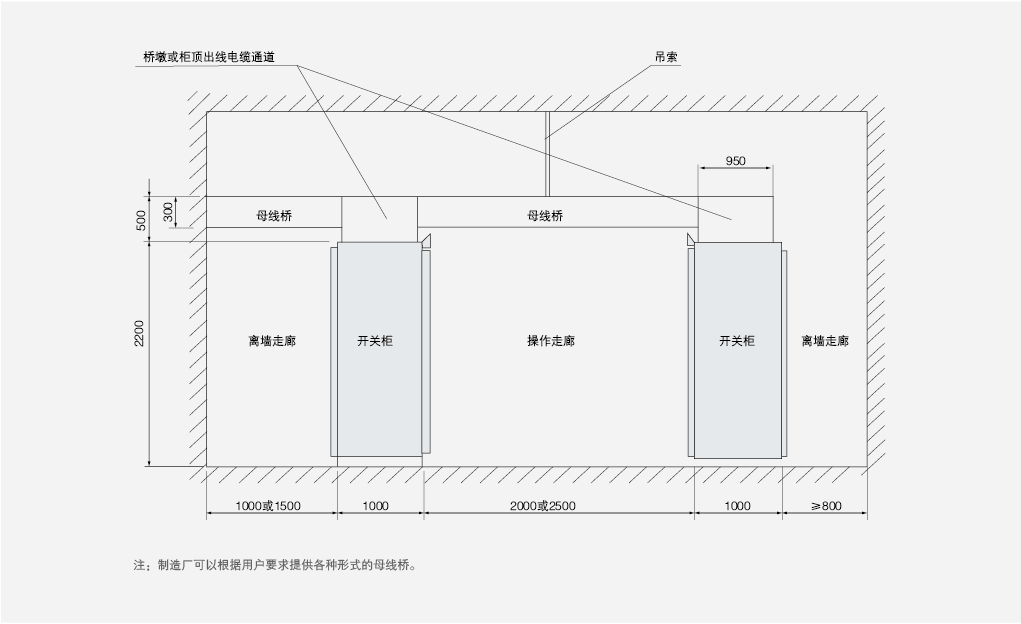

母线桥安装示意图
