适用范围

　　GGJ低压无功智能补偿装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如果使用普通的接触器投切电容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，能优先考虑使用动态无功补偿装置如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。

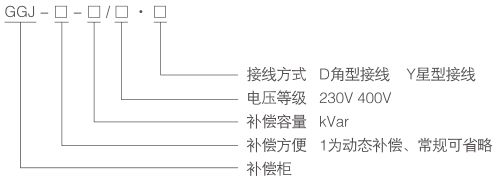

型号及含义



主要技术参数

◆系统电压：AC450V
◆以下投切时间：t≤20ms
◆投入涌流：<25ln
◆额定频率：50Hz±50%取样电流：0~5A
◆本机功耗：≤15W
◆灵敏度：100mA

产品特点

◆通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如MNS、GCK、GGD等；
◆电容补偿组合方式多样灵活：具有Y型补偿方式、A型补偿方式、Y+A组合补偿方式；
◆通讯方式多样性：具备RS-232/485通讯接口，无线数传模块或GPRS模块实行远距离通讯；·控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
◆使用寿命长：在免维护下，使用寿命长达10万小时以上。

技术特点

◆自动补偿无功功率，提高功率因数；
◆提高设备效率，节约投资；
◆减少配电线路损耗和变压器损失；
◆改变电压质量，提高供电的可靠性。

标准

本产品符合：G8/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。

使用环境条件

◆环境温度：-5℃~+40℃
◆环境相对湿度：不超过90%（20℃）
◆海拔高度：不超过2000m
◆周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。

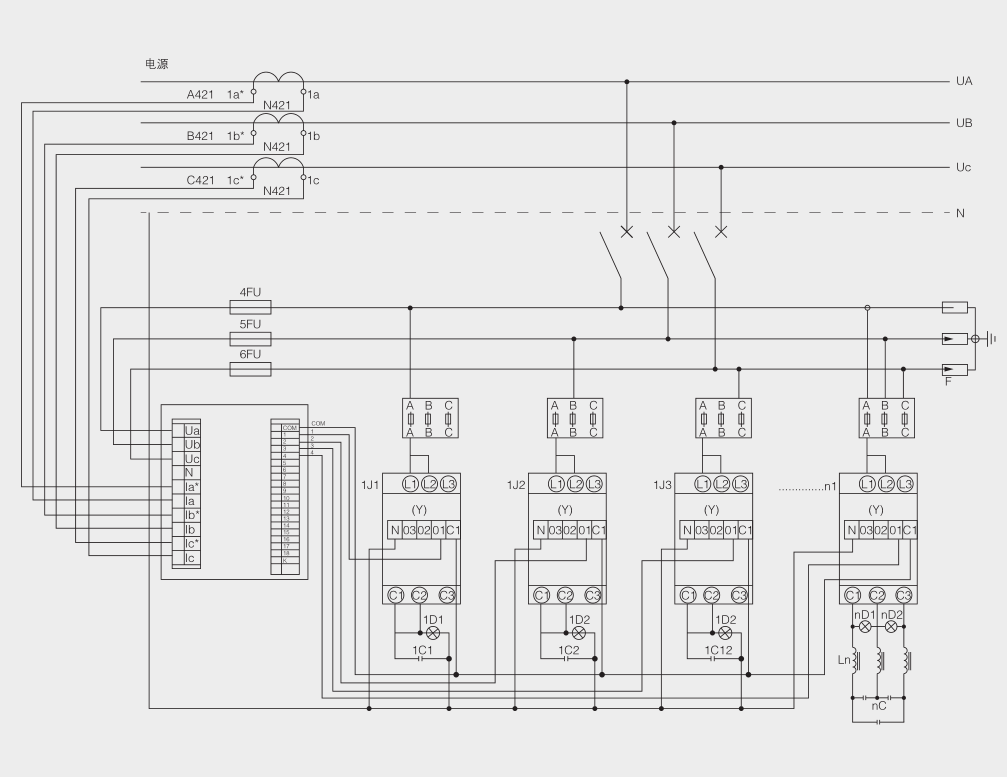

装置系统原理举例
