适应范围

　　XGN15-12单元式金属封闭环网开关设备适用于额定电压12KV，额定频率50Hz的电力系统，广泛应用于工业及民用电缆环网及供电末端。
　　XGN15-12单元式金属封闭环网开关设备特别适用于以下场所，城市居民区及工矿企业配电、小型二次变电站、开闭所、箱式变电站、商场、机场、地铁、风力发电、医院、体育场馆、铁路、桥梁、隧道等。

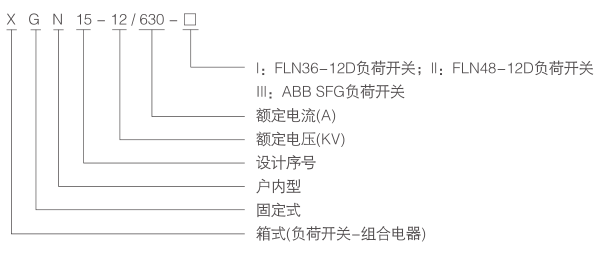

型号及含义



使用环境条件

◆ 环境温度：-35℃~+40℃；
◆ 海拔高度：不超过1000m；
◆ 相对湿度：日平均值不超过95%，月平均值不90%；
◆ 地震强度：不超过8度；
◆ 安装场所：周围没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击。

参考标准

GB/T 191 包装储运图示标志（ISO780-1997.MOD）
GB 1985-2004 高压交流隔离开关（IEC 62271-102:2002，MOD）
GB 3804-2004 3.6KV~40.5KV高压交流负荷开关（IE060265-1:1998，MDO）
GB 3906-1991 3~35KV交流金属封闭开关设备（neq IEC 60298:1990）
GB 4208-1993 外壳防护等级（IP代码）（eqv IEC 60529:1989）
GB/T 5582-1993 高压电力设备外绝缘污秽等级（eqv IEC 507:1991）
GB/T 6388 运输包装收发货标志
GB 9969.1 工业产品使用说明书总则
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求（eqv IEC 60694:1996）GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法
GB/T 13384 机电产品包装通用技术条件
GB/T 14436 工业产品保证文件总则
GB16926-1997 交流高压负荷开关熔断器组合电器（eqv IEC 60420:1990）
JB/T8754-1998 高压开关设备型号编制办法
DL/T 404-1997 户内交流高压开关柜订货技术条件（neq IEC 60298:1981）

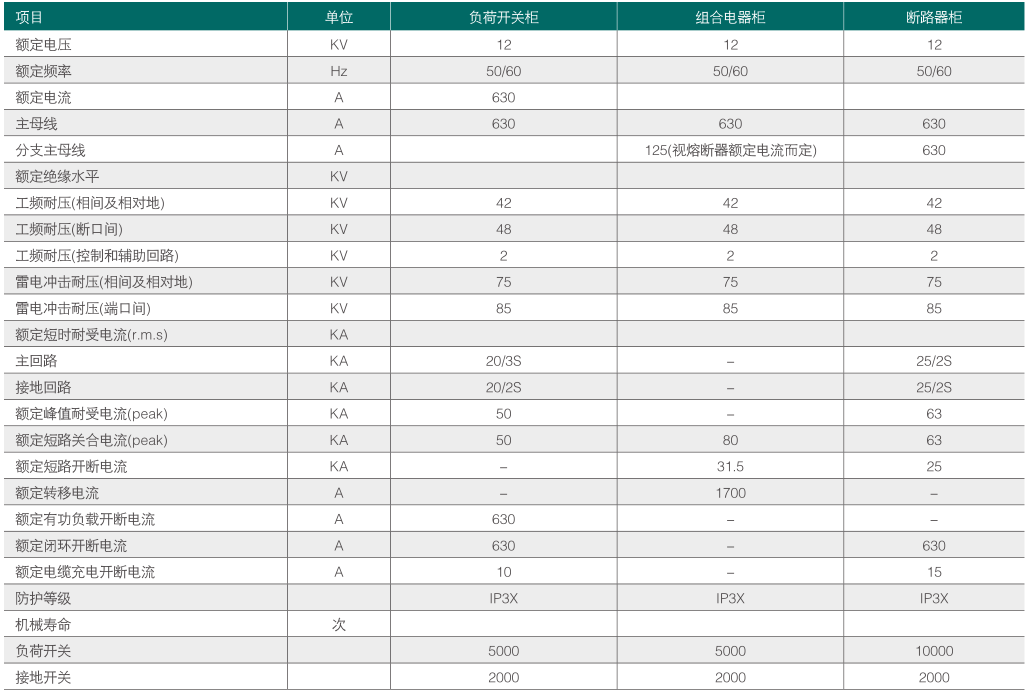

技术参数



产品描述

　　XGN15-12单元式金属封闭环网开关设备是以FLN□-12D型SF6负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、紧凑型可扩展的金属封闭环网开关设备。
　　具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
　　XGN15-12单元式金属封闭环网开关设备的主开关选用本公司生产的FLN36-12D型或ABB公司生产的SFG型SF6负荷开关，也可根据用户的需要配装VS1型、VD4/S型、ISM型真空断路器或HD4/S5型SF6断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、PT、CT、FTU和通信装置后可实现配电自动化功能。

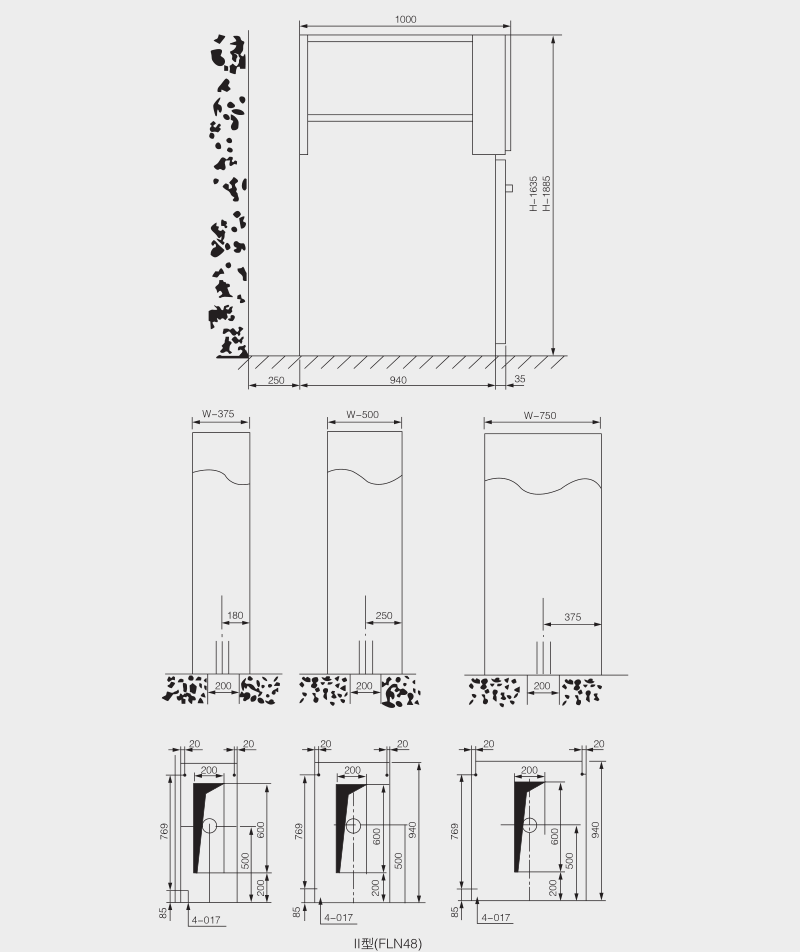

外形及安装尺寸（mm）
